THOR 2 M

• Dimensioni [con display] (L x P x A) 295 x 180 x 160 mm [295 x 250 x 165 mm]
• Peso (batteria inclusa) max 2.300 g circa
• Portata 100 m
• Numero massimo di comandi ON/OFF 56
• Numero massimo di comandi analogici (opzionale) 16 (19)

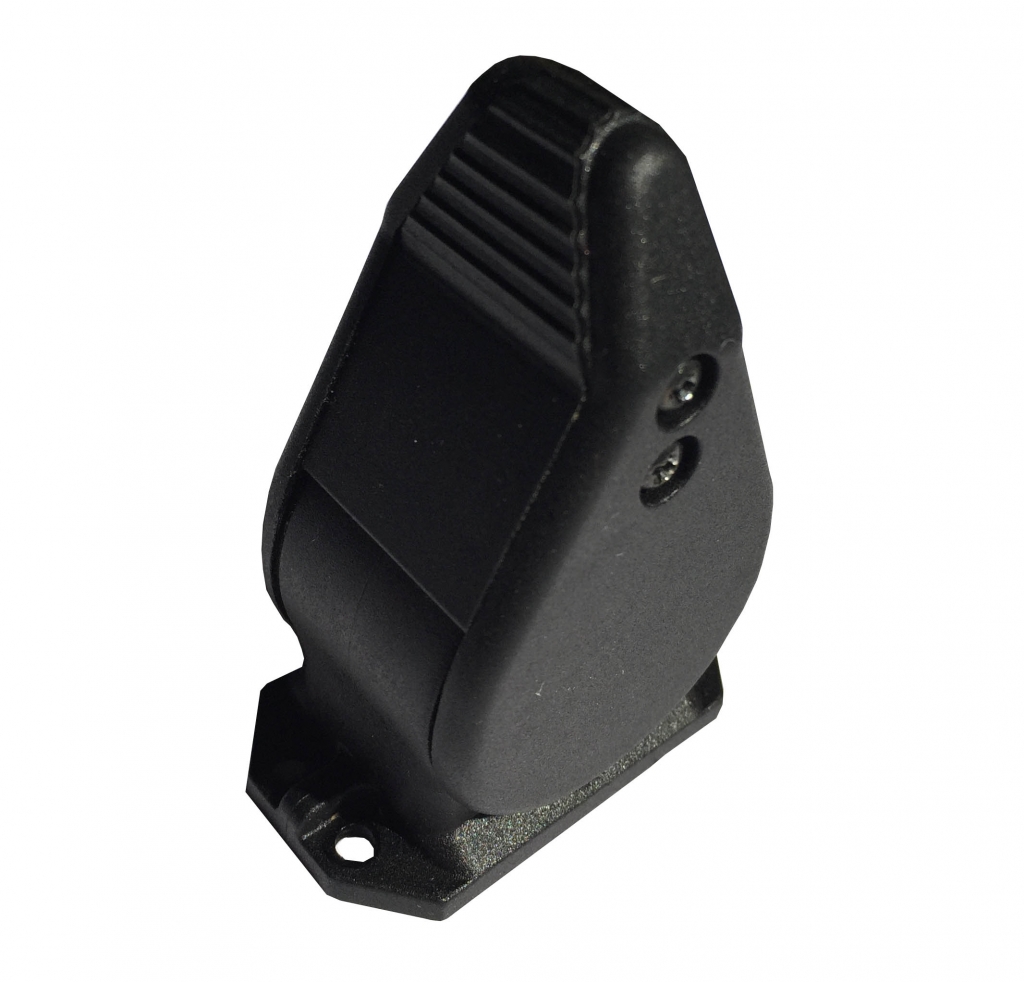

• Comandi a joystick UMFS = Unintended Movement From Standstill (*) (ISO 13849-1:2006 6.2.6 architecture) Fino a 16
• Comandi di servizio e sicurezza 3 (Start, Clacson, Stop)
• Tensione di alimentazione 3,6 Vdc
• Assorbimento 95 mA
• Batteria NiMH 3,6 V - 2,2 A/h
• Comando di STOP (ISO 13849-1:2006 6.2.7 architeture) PLe Categoria
• Buzzer Interno
• Temperatura di esercizio -25°C ÷ +55°C
• Temperatura di stoccaggio -40°C ÷ +85°C
• Grado di protezione IP 65

• EN 300-220-2​
• EN 301-489-3

• EN 60950-1

• EN 61000-6-2

• EN 62311

• EN 60204-32

• ISO 13849-1

• UNI EN 13557

• EN 62061



• 2006/42/CE
• R&TTE 1999/5/CE
• RED 2014/53/UE
• EMC (2014/30/CE)

La serie M880 include nel kit di fornitura dei propri radiocomandi anche un caricabatterie, che può essere fornito con tensione di alimentazione 11÷32 Vdc (con spina accendisigari) oppure 230 Vac (con spina Italia o schuko). La sua custodia e IP30 e le sue temperature di esercizio vanno da 0 a +35 °C. Grazie al progetto "intelligente" di questo apparentemente semplice oggetto, la gestione del processo di ricarica tiene conto delle caratteristiche intrinseche degli accumulatori al NiMH nonché dello stato iniziale delle batteria. Ne risultano cicli di carica sempre ottimali raggiunti nel minor tempo possibile (max 3 ore per la ricarica completa).

Dati tecnici

•  Tensione di alimentazione 11÷30 Vdc
• Assorbimento max 400 mA
• Tipo di batterie 3,6 V NiMH
• Corrente di carica 900 mA
• Tempo di carica massimo 2 ore e 45 minuti
• Temperatura di esercizio 0°C ÷ +35°C (+41°F ÷ +113°F)
• Temperatura di stoccaggio -40°C ÷ +85°C (-40°F ÷ +185°F)
• Dimensioni (L x P x H) 80 x 30 x 120 mm
• Peso 250 g
• Grado di protezione IP 20

Ampia gamma di selettori, pulsanti, poteziometri e commutatori.

Cintura per il trasporto in maniera più comoda

Permette di collegare la tx o l’rx da diagnosticare ad un PC. I dati potranno essere visualizzati tramite un’interfaccia grafica facile ed intuitiva e successivamente salvati direttamente sul PC in formato editabile.

Sono disponibili 2 versioni: STANDARD – la tx può essere collegata al TOOL solo via cavo; PLUS – oltre alla connessione via cavo si può connettere il dispositivo, anche in modalità wireless. In questo modo si possono effettuare le operazioni senza aver accesso fisico al connettore posto sul dispositivo (esempio: RX posizionata in alto su una gru).

Un sistema di attuatori elettroidraulici molto compatti da abbinare ai nostri radiocomandi, la cui installazione non richiede alcuna saldatura sulle aste di rinvio, lasciando inalterato l'impianto idraulico originale della macchina.

La principale caratteristica dei KIT PWM ELECTRO-HYDRAULIC è l'indipendenza del suo circuito idraulico da quello della gru su cui viene installato grazie all'impiego di una centralina dedicata. Questa scelta previene da tutti i malfunzionamenti che possono essere causati dalla condivisione dell'olio del circuito idraulico di una gru usurato da gravose condizioni di lavoro. Un altro punto di forza risiede nella gestione ottimizzata della centralina per mezzo di una scheda elettronica che integra le funzioni "soft start" e attivazione "on demand".

E’ disponibile un kit di maggiorazione della corsa dei pistoni fino a +/-20mm per soddisfare esigenze particolari.

E’ possibile interfacciare direttamente gli attuatori APT400 ai distributori manuali proporzionali Walvoil SD6, SD8, Galtech e Parker grazie al kit di flangiatura dedicato.

Questa configurazione comporta la rimozione delle barre di rinvio.

Ogni unità ricevente è perfettamente abbinabile a qualsiasi unità trasmittente della serie M880. La scelta dell' unità ricevente viene effettuata in funzione della complessità impianto che si vuole realizzare. Sono tutte disponibili con uscita a pressacavo, uscita a pressacavo e cavo già cablato a connettore, uscita a connettore già cablato incassato su centralina.

• Tensione di alimentazione 24Vac (50-60Hz), 68VA, max 2,8A
• 45-240Vac (50-60Hz), 45VA, max 1,1A @45Vac
• Comandi di sicurezza Fino a 6 safety-enable relays, 2 Stop relays
• Numero massimo di comandi ON/OFF 73 relays o MOSFET
• Numero massimo di comandi analogici 32
• Comandi di servizio Start, Horn, Timed-relay
• 2 relè di STOP ISO 13849-1:2006 6.2.7 architecture (escluso ARES2 C)
• Porta d’ingresso CAN, serial
• Protocolli di comunicazione CAN (ID 11-29 bit) - CANOpen (ID 11-29 bit) - RS232/RS485
• Temperatura di esercizio -25°C  +70°C
• Temperatura di stoccaggio -40°C ÷ +85°C
• Dimensioni (LxPxA) 205 x 280 x 130 mm
• Grado di protezione IP66



• Tensione di alimentazione 11-30Vdc, max 4A @11Vdc, 44W
• Comandi di sicurezza Fino a 6 safety-enable relays, 2 Stop relays
• Numero massimo di comandi ON/OFF 73 relays o MOSFET
• Numero massimo di comandi analogici 32
• Comandi di servizio Start, Horn, Timed-relay
• 2 relè di STOP ISO 13849-1:2006 6.2.7 architecture (escluso ARES2 C)
• Porta d’ingresso CAN, serial
• Comandi proporzionali 0÷20mA, 4÷20mA, 0Vdc - (Vdc-3) con Vccmax=28Vdc, 0 ÷ ±10Vdc - PWM 0÷1,4A (F=40÷150Hz; F=200÷600Hz; F=600÷1000Hz), 25%-50%-75% Vcc
• Protocolli di comunicazione CAN (ID 11-29 bit) - CANOpen (ID 11-29 bit) - RS232/RS485
• Temperatura di esercizio -25°C ÷ +70°C
• Temperatura di stoccaggio -40°C ÷ +85°C
• Dimensioni (LxPxA) 205 x 280 x 130 mm
• Grado di protezione IP66

Ricevente M880 L AC

• Tensione di alimentazione 24-240Vac (50-60Hz), 30VA, max 1,2A @24Vac
• Comandi di sicurezza Safety-enable relay, 2 Stop relays
• Numero massimo di comandi ON/OFF 20 relays o MOSFET
• Numero massimo di comandi analogici 8
• Comandi di servizio Start, Horn, Timed-relay
• 2 relè di STOP ISO 13849-1:2006 6.2.7 architecture (escluso ARES2 C)
• Porta d’ingresso CAN, serial
• Protocolli di comunicazione CAN (ID 11-29 bit) - CANOpen (ID 11-29 bit) - RS232/RS485
• Temperatura di esercizio -25°C ÷ +70°C
• Temperatura di stoccaggio -40°C ÷ +85°C
• Dimensioni (LxPxA) 145 x 65 x 225 mm
• Grado di protezione IP66

• Tensione di alimentazione 11-30Vdc, max 2A @11Vdc
• Comandi di sicurezza Safety-enable relay, 2 Stop relays
• Numero massimo di comandi ON/OFF 20 relays o MOSFET
• Numero massimo di comandi analogici 8
• Comandi di servizio Start, Horn, Timed-relay
• 2 relè di STOP ISO 13849-1:2006 6.2.7 architecture (escluso ARES2 C)
• Porta d’ingresso CAN, serial
• Comandi proporzionali 0÷20mA, 4÷20mA, 0Vdc - (Vdc-3) con Vccmax=28Vdc, 0 ÷ ±10Vdc ,PWM 0÷1,4A (F=40÷150Hz; F=200÷600Hz; F=600÷1000Hz), 25%-50%-75% Vcc
• Protocolli di comunicazione CAN (ID 11-29 bit) - CANOpen (ID 11-29 bit) - RS232/RS485
• Temperatura di esercizio -25°C ÷ +70°C
• Temperatura di stoccaggio -40°C ÷ +85°C
• Dimensioni (LxPxA) 145 x 65 x 225 mm
• Grado di protezione IP66

Ricevente M880 M AC

• Tensione di alimentazione 12-30 Vdc / 24 Vac (50-60 Hz)
• Comandi di sicurezza STOP, Safety - Enable
• Comandi generici 24 relè (20 N.O. e 4 N.C./N.O.)
• Comandi di servizio Start, Horn (tra i 24 relè)
• Porta d’ingresso CAN, serial
• Protocolli di comunicazione CAN (ID 11-29 bit) - CANOpen (ID 11-29 bit) - RS232/RS485
• Temperatura di esercizio -25°C ÷ +70°C
• Temperatura di stoccaggio -40°C ÷ +85°C
• Dimensioni (LxPxA) 180 x 120 x 73 mm
• Grado di protezione IP20

La flessibilita propria dell'antenna esterna dotata di cavo di prolunga permette di collocarla nel punto di ricezione ottimale. Quest'opzione vi sarà di grande aiuto nel superare eventuali ostacoli alla trasmissione radio tra unità trasmittente e ricevente, così da garantirvi il massimo raggio d'azione e la miglior comunicazione in qualsiasi condizione d'impiego. L'antenna esterna è fornibile in abbinamento a cavi di diverse lunghezze standard (2,5 m - 5 m - 10 m).

Robusto ed efficace lampeggiante che potrete collegare direttamenteal relè appositamente dedicato presente all'interno di tutte le nostre unita riceventi.Una volta collegato, il lampeggiante si attiverà con l'accensione del radiocomando e rimarrà funzionante per tutto il periodo di utilizzo a garanzia della comunicazione tra trasmittente e ricevente.

Apparecchio gruppo II. Apparecchio destinato a essere utilizzato in ambienti in cui vi sono probabilità che si manifestino atmosfere esplosive; Livello di protezione elevato: categoria 2. Uso previsto in ambienti incui vi è probabilità che si manifestino atmosfere esplosive dovute a gas, vapori, nebbie o miscele di aria e polveri; Sistema di protezione gas e polveri potenzialmente esplosivi. L’apparecchio resta alimentato e in funzione nelle zone 1, 2 (G) e 21, 22 (D);Involucro a prova di esplosione; Classe di temperatura 85°C; Totalmente protetto contro la polvere e getti d’acqua potenti (IP66); Cassetta predisposta con un pressacavo da 1” IOS7/1RC e ¾” IOS7/1RC barriera per cavi armati con specifiche: ATEX Ex ll2GD Exd ll C IP 66; Raggio d’azione 70 m senza ostacoli.

Il sistema MTRS permette ad ogni ricevente di poter riconoscere un massimo di 4 trasmittenti (su ricevitori serie L e M) e 8 trasmittenti (su ricevitori serie H), con i quali poter operare uno alla volta, e ad ogni trasmittente poter operare con un massimo di 16 ricevitori simultaneamente.

E' inoltre possibile, tramite la funzione di LOG-ON e LOG-OFF effettuare scambi di ricevente pur mantenendo controllo e sicurezza. Ciò permette la condivisione di macchinari da parte di più operatori.

Il sistema MTRS permette ad ogni ricevente di poter riconoscere un massimo di 4 trasmittenti (su ricevitori serie L e M) e 8 trasmittenti (su ricevitori serie H), con i quali poter operare uno alla volta, e ad ogni trasmittente poter operare con un massimo di 16 ricevitori simultaneamente.

E' inoltre possibile, tramite la funzione di LOG-ON e LOG-OFF effettuare scambi di ricevente pur mantenendo controllo e sicurezza. Ciò permette la condivisione di macchinari da parte di più operatori.

Il sistema MTRS permette ad ogni ricevente di poter riconoscere un massimo di 4 trasmittenti (su ricevitori serie L e M) e 8 trasmittenti (su ricevitori serie H), con i quali poter operare uno alla volta, e ad ogni trasmittente poter operare con un massimo di 16 ricevitori simultaneamente.
