Prese di corrente rotanti serie PRS
Serie PRS

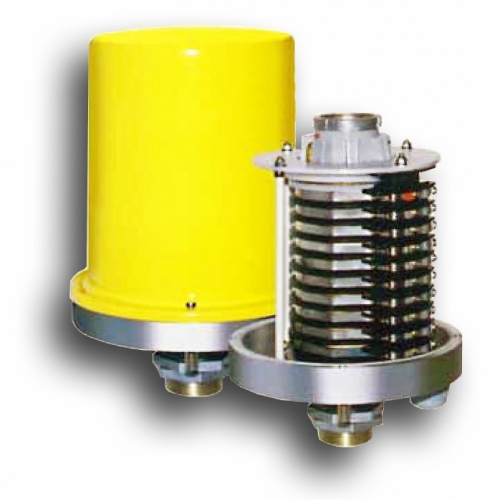

La presa di corrente rotante PRS è realizzata con basamento metallico e coperchio in alluminio ad alta resistenza meccanica e con elevato grado di protezione . Le spazzole sono a lamella o grafite-rame o grafite-argento per segnali, le versioni sono da 4 a 14 anelli da 20/30/50 A, il grado di protezione è IP55.
Questo collettore è particolarmente adatto per applicazioni all’esterno con un limitato numero di passaggi.
- Specifiche Tecniche
- Norme
- Modelli
- Download
Caratteristiche principali
- Contenitore in alluminio
- Posizionamento in asse verticale
- Ingresso cavi all'interno del tubo di fissaggio per il collegamento alla morsettiera degli anelli e attraverso il bocchettone PG21 per i portaspazzole
- Spazzole da 20A in grafite-rame / grafite-argento per segnali, da 30A a lamella o grafite-rame, da 50A a lamella o in grafite-rame
- Composizione da 6 a 15 anelli da 20A, da 4 a 14 anelli da 30A, da 4 a 10 anelli da 50A.
Caratteristiche Elettriche
-
Tensione nominale 660V ac-dc
- Corrente nominale Ith 20 A - 30 A - 50 A
- Grado di protezione IP 55
- Massima velocità di rotazione 30 giri/min
- Tensione di prova 2,5 kV
- Temperatura di esercizio -20°C + 60°C
Conformità
Direttive:
- 2014/35/UE
- 2014/30/UE
- 2006/42/CE
- RoHS 2011/65/UE
Norme:
- CEI EN 60947-5-1
- CEI EN 60529
Esecuzioni Standard
| 20 A | 30 A | 50 A | ||||
| Articoli | N. Anelli | Articoli | N. Anelli | Articoli | N. Anelli | H - mm |
| G PRS B6 | 6 | G PRS C4L | 4 | G PRS D4L | 4 | 192 |
| G PRS B9 | 9 | G PRS C6L | 6 | - | - | 192 |
| G PRS B12 | 12 | G PRS C8L | 8 | G PRS D6L | 6 | 252 |
| G PRS B15 | 15 | G PRS C10L | 10 | - | - | 252 |
| - | - | G PRS C12L | 12 | G PRS D8L | 8 | 312 |
| - | - | G PRS C14L | 14 | G PRS D10L | 10 | 312 |
Nelle esecuzioni da 30A e 50A togliere la lettera L dal codice se si desidera avere le spazzole in grafite-rame.
Sono disponibili a richiesta:- Versioni combinate con anelli da 20A/30A/50A
- Versioni per segnali con anelli dorati o argentati
