Pulsantiere pensili unifilari componibili
modello Lady
Le nuove pulsantiere pensili unifilari per circuiti ausiliari serie LADY sono il risultato della lunga esperienza RAVIOLI nel settore, abbinata ad un attento studio ergonomico, di design innovativo e moderno e di materiali, secondo le migliori tecnologie oggi disponibili. Nella progettazione è stata data particolare importanza alla maneggevolezza del prodotto e alla realizzazione meccanica per garantire l’utilizzo anche gravoso nel settore industriale.
Tutti i materiali a diretto contatto con l’ambiente sono resistenti agli agenti atmosferici, agli oli, alle variazioni di temperatura e agli urti, e le guarnizioni di tenuta garantiscono un’ottima protezione contro le infiltrazioni di polvere e liquidi. Gli spazi interni ottimizzati consentono di effettuare tutti i collegamenti con facilità e in tempi ridotti. Per ridurre ulteriormente i tempi di cablaggio sono state progettate connessioni a ponte, fornibili a richiesta.
La pulsantiera LADY viene proposta in 6 dimensioni, da 2 a 12 posti, e in ogni versione possono essere montati operatori di comando ed elementi di contatto di diverse tipologie Versioni LAP per carriponte e argani e LAE per gru edili. Il pulsante di arresto di emergenza è realizzato a Norme EN 418.
Gli elementi di contatto NC sono ad apertura garantita (EN 60947-5-1) e fornibili anche nella versione 2NC a sicurezza aumentata. Attuatori con simboli internazionali. Elementi di contatto striscianti autopulenti in argento.
- Specifiche Tecniche
- Norme
- Modelli
- Ricambi e Accessori
- Download
Caratteristiche Tecniche
- Tensione di isolamento 660V~
- Tensione di prova 2500V~
- Tensione massima di esercizio 400V~
- Temperatura di funzionamento -25°C +70°C
- Temperatura di stoccaggio -40°C +70°C
- Isolamento classe II (Doppio Isolamento)
- Posizioni di funzionamento: tutte le posizioni
- Ingresso cavi: 2-4 pulsanti: manicotto in gomma D.12-17mm / 6-12 pulsanti: manicotto in gomma D.15-20mm
Dimensioni di Ingombro
| LADY | |||||
| Numero pulsanti | Dimensioni d'ingombro
|
Peso | |||
| A | B | C | D | ||
| 2 | 264 | 166 | 66 | 77 | 0,280 |
| 4 | 336 | 238 | 66 | 77 | 0,430 |
| 6 | 424 | 310 | 71 | 82 | 0,590 |
| 8 | 496 | 382 | 71 | 82 | 0,750 |
| 10 | 568 | 454 | 71 | 82 | 0,880 |
| 12 | 640 | 526 | 71 | 82 | 1,040 |
I codici LAE hanno il bocchettone entrata cavi dal basso, mentre i codici LAP hanno il bocchettone entrata cavi dall'alto.
Elemento Pulsante MK Interno
L'elemento pulsante MK è parte integrante delle pulsantiere LADY.
Il corpo è in nylon-vetro autoestinguente, i contatti sono in argento, striscianti e autopulenti, e le viti e le molle sono in acciaio inox.
Protezione contro i contatti accidentali a prova di dito.
Gli elementi MK sono forniti come ricambi delle pulsantiere.
- Tensione d'isolamento 660V~
- Corrente termica 10A
- Durata meccanica 3x10⁶ manovre
- Sezione cavo max raccordabile 2x1,5mmq o 1x2,5 mmq
- Morsetti a vite con serrafili imperdibili
- Limiti d'impiego AC15 Ve (V) 24 48 120 240 400
- Ie (A) 10 10 6 3 1,9
- DC13 Ve (V) 24 48 125 250
- Ie (A) 5 5 2,2 1,1
- Omologazioni CE
Tipi e Codici
| 1NC | D MK01 |
| 1NA | D MK10 |
| 2 NC contemporanei | D MK02 |
| 2NA contemporanei | D MK20CC |
1NA+1NC |
D MK11 |
| 2NA progressivi | D MK20PR |
Conformità
Direttive:
- 97/37/CE
- 93/68/CE
- 2004/108/CE
- 2006/95/CE
- 2006/42/CE
- 2011/65/UE
- 2014/35/UE
- 2014/30/UE
- CEI EN 60947-1
- CEI EN 60947-5-1
- CEI EN 60204-1
- CEI EN 60204-32
- CEI EN 60201-32
- CEI EN 60529
- EN 13850
- EB418
- IP65
Esecuzioni Standard
I modelli di pulsantiere qui riportati sono le versioni standard, dedicate al comando di carriponte, argani e gru edili più note nel mondo. Di serie è montato un blocco meccanico per movimenti contrapposti. Data la versatilità di composizione, sono possibili a richiesta esecuzioni personalizzate.
| Elementi pulsanti per versioni Standard | ||
| TIPO COMANDO | ELEMENTO PULSANTE | CODICE |
| Marcia | 1NO | DMK10 |
| Allarme | 1NO | DMK10 |
| Marcia / Allarme | 2NO contemporaneo | DMK20CC |
| Arresto emergenza | 1NC | DMK01 |
| Movimento a 1 velocità | 1NO | DMK10 |
| Movimento a 2 velocità | 2NO progressivo | DMK20PR |
Ricambi e Accessori
| RICAMBI | ACCESSORI | ||||
| Posizione | Codice | Descrizione | Posizione | Codice | Descrizione |
1 |
D LA02FON | Fondo pulsantiera 2 pulsanti con guarnizione serracavo viti | 10 | D LAPL | Lampada spia |
| D LA04FON | Fondo pulsantiera 4 pulsanti con guarnizione serracavo viti | 11 | D LABZ | Pulsante 1NA | |
| D LA06FON | Fondo pulsantiera 6 pulsanti con guarnizione serracavo viti | 12 | D LALS | Selettore a leva 0-1 | |
| D LA08FON | Fondo pulsantiera 8 pulsanti con guarnizione serracavo viti | D LALS3 | Selettore a leva 0-1-2 | ||
| D LA10FON | Fondo pulsantiera 10 pulsanti con guarnizione serracavo viti | 13 | D LAKS | Selettore a chiave 0-1 | |
| D LA12FON | Fondo pulsantiera 12 pulsanti con guarnizione serracavo viti | D LAKS3 | Selettore a chiave 0-1-2 | ||
| 2 | D LA02COP | Coperchio pulsantiera 2 pulsanti | 14 | D LACL | Elemento di chiusura con guarnizione |
| D LA04COP | Coperchio pulsantiera 4 pulsanti | 15 | D LACC2SQ | Cavallotto di connessione 2 vie 90° | |
| D LA06COP | Coperchio pulsantiera 6 pulsanti | D LACC4 | Cavallotto di connessione 4 vie 90° | ||
| D LA08COP | Coperchio pulsantiera 8 pulsanti | ||||
| D LA10COP | Coperchio pulsantiera 10 pulsanti | ||||
| D LA12COP | Coperchio pulsantiera 12 pulsanti | ||||
| 3 | D LAMC | Manicotto pulsantiera 2 ÷ 4 pulsanti | |||
| D LAML | Manicotto pulsantiera 6 ÷ 12 pulsanti |
||||
| 4 | D LAGUA2 | Guarnizione per 2 pulsanti con ghiera | |||
| 5 | D LAEM | Pulsante di emergenza a fungo (senza elemento pulsante) | |||

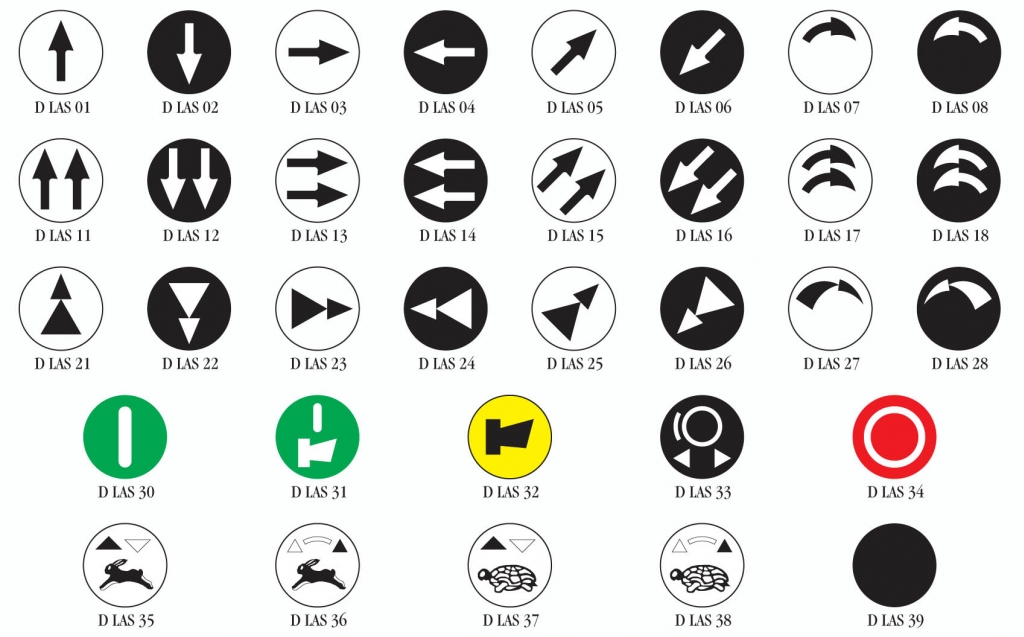

| 6 | D LASXX | Tasti con simboli internazionali | |||
| 7 | D MK10 | Elemento pulsante 1NA | |||
| D MK01 | Elemento pulsante 1NC | ||||
| D MK11 | Elemento pulsante 1NA 1NC | ||||
| D MK20CC | Elemento pulsante 2NA (contemporaneo) | ||||
| D MK20PR | Elemento pulsante 2NA (progressivo) | ||||
| D MK02CC | Elemento pulsante 2NC (contemporaneo) | ||||
| 8 | D PKBLMEC | Blocco meccanico | |||
| 9 | D LAGAN | Gancio di sospensione | |||
