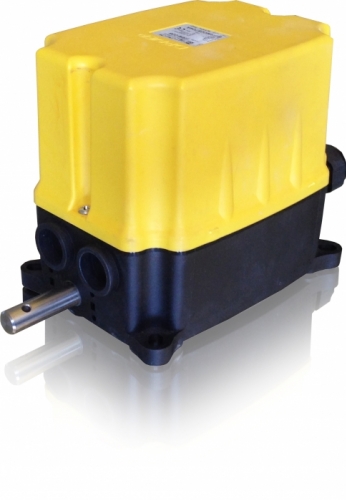

FRM

• Tensione di isolamento 250V~

• Tensione massima di esercizio 250V~
• Base di colore nero in nylon caricato
• Coperchio di colore giallo termoplastico ad alta resistenza meccanica e termica
• Temperatura di funzionamento -20°C + 60°C
• Trasmissione a vite senza fine
• Passaggio cavi PG 11
• Protezione contro tensioni di contatto a doppio isolamento
• Peso 460 g. circa

Criteri di regolazione:

Ogni camma è corredata di una propria vite di registro micrometrica. Tale vite opera solo ed esclusivamente sulla levetta a cui è abbinata, senza interferire meccanicamente sulle levette adiacenti. La regolazione si effettua con semplicità ruotando la vite di registro con un piccolo cacciavite a taglio. Il particolare sistema di frizione assicura rapidità e precisione di regolazione e garantisce stabilità, costanza ed affidabilità nel tempo.

• allentare la vite superiore
• ruotare a mano le camme
• serrare la vite superiore (coppia 1Nm)



• ruotare la vite di registro di ciascuna camma
• cacciavite consigliato 4,0x0,8 mm

Direttive:

• 2006/42/CE

• 2006/95/CE

• 2002/95/CE



• CEI EN 60947-1

• CEI EN 60947-5-1

• CEI EN 60204-1

• CEI EN 60529
• CEI EN 60439-1

• UL508 Industrial Control Equipment



• IP 66

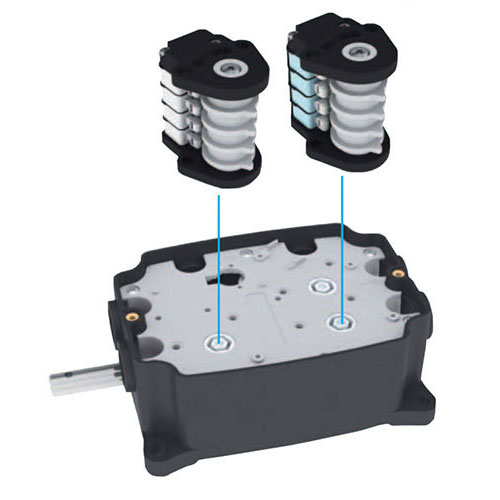

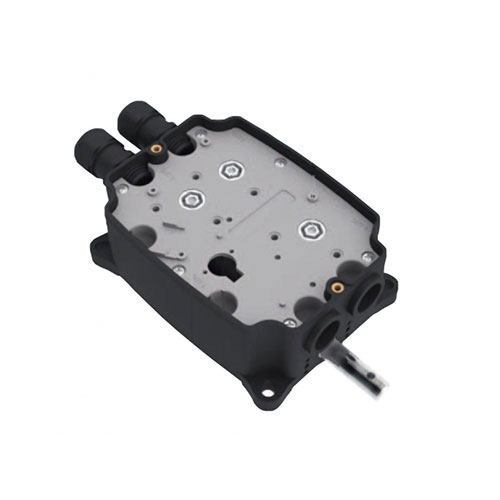

La serie di finecorsa FRM è provvista di 3 assi di rotazione interni denominati:

• OUT 1 uscita per diversi rapporti di giri 1:n
• OUT 2 uscita per diversi rapporti di giri 1:n o 1:k
• OUT 3 uscita per il rapporto diretto 1:1

È possibile utilizzare solo 2 assi simultaneamente: OUT 1 è sempre disponibile, mentre l’utilizzo di OUT 2 esclude quello di OUT 3 o viceversa.

Un quarto asse di rotazione, OUT L, è disponibile per l’applicazione di un lettore di velocità.

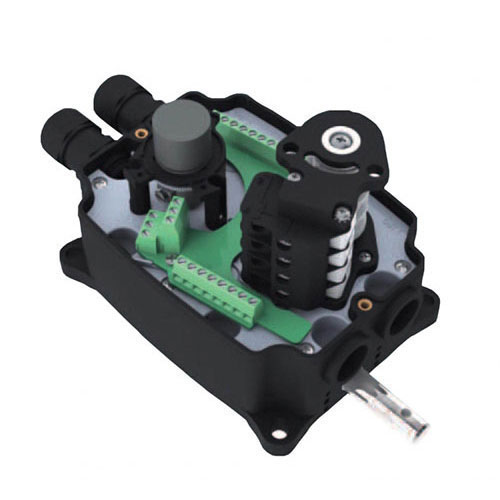

Per facilitare le connessioni fra i componenti interni, è possibile, a richiesta, inserire alcuni circuiti stampati provvisti di morsettiere.

Rapporti Giri Standard

1:1 diretto su OUT 3 per sensori

1: 1 - 5 - 15 - 25 - 50 - 75 - 100 - 150 - 200 - 300 fino a 900 su OUT 1 o OUT 2.

Altri numerosi tipi di rapporti sono disponibili. Le esecuzioni standard sono a 2,4,6 contatti. Disponibili anche a 3,8,10,12 contatti a richiesta e per quantità.

I finecorsa FRM sono fornibili in esecuzioni speciali per quantità. In particolare è possibile fornire:

• alberi tagliati a misura
• esecuzione bialbero con albero passante
• contatti di natura diversa
• uscite bocchettoni frontali e laterali
• camme con profili diversi
• targhette personalizzate

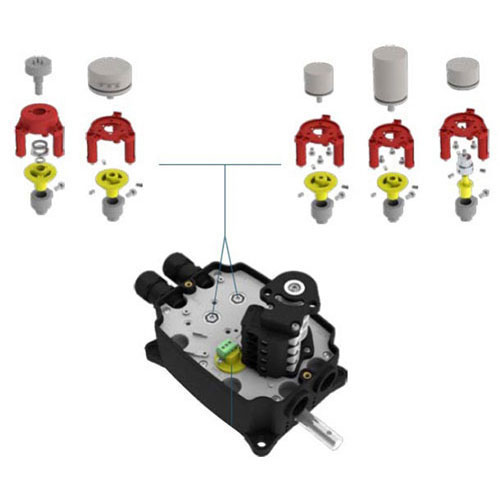

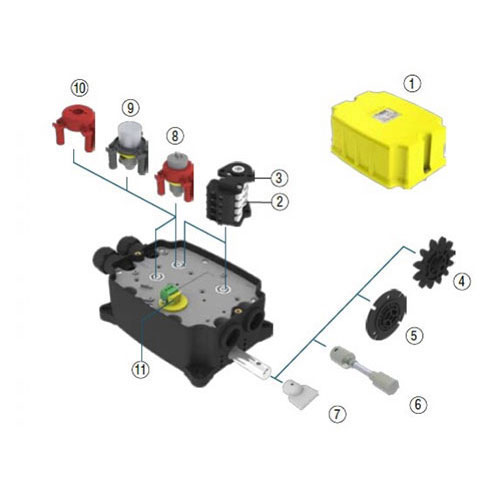

La gamma degli accessori integra e completa la serie dei finecorsa ed offre il vantaggio di facilitarne l'utilizzo, in base alle particolari esigenze. Una serie di moduli dentati, un innesto e un albero flessibile sono le interfacce studiate per trasmettere agevolmente il moto tra l’albero motore e l’albero del finecorsa. L’applicazione di un potenziometro, o di un encoder o di altro sensore di posizione, accanto al gruppo dei micro interruttori realizza nello stesso apparecchio un’uscita lineare.

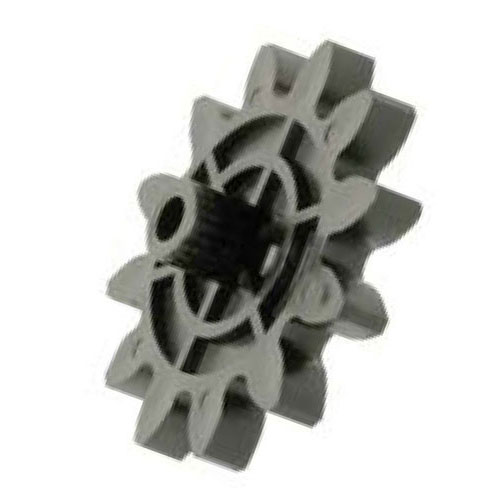

Una serie di moduli dentati di differenti diametri permette un facile accoppiamento con ralle e cinghie.

• modulo 5 a 12 denti
• modulo 6 a 11 denti

• modulo 8 a 12 denti

• modulo 10 a 12 denti

• modulo 14 a 10 denti

• modulo 16 a 10 denti

• modulo 18 a 10 denti

• modulo 18 a 11 denti

• modulo 20 a 8 denti

• modulo 20 a 11 denti

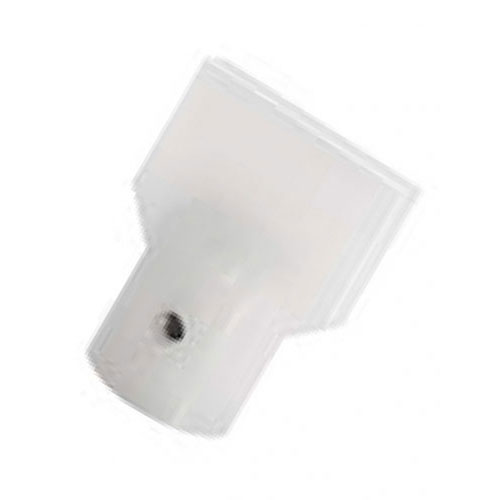

Un innesto maschio facilita l'accoppiamento con motori o motoriduttori.

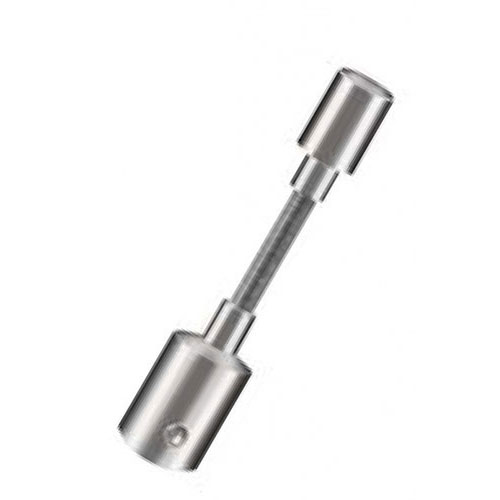

Un albero flessibile permette un accoppiamento non perfettamente in asse.

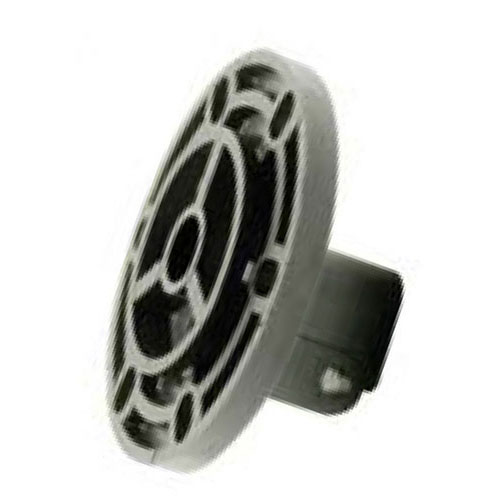

Una flangia di interfaccia permette di fissare il finecorsa senza bisogno dell'apposita piastra di fissaggio.

• Lettore di velocità
• Scheda connessioni

• Contatti dorati

• Protezione del dito

• Versione -40°C

• Versione UL
