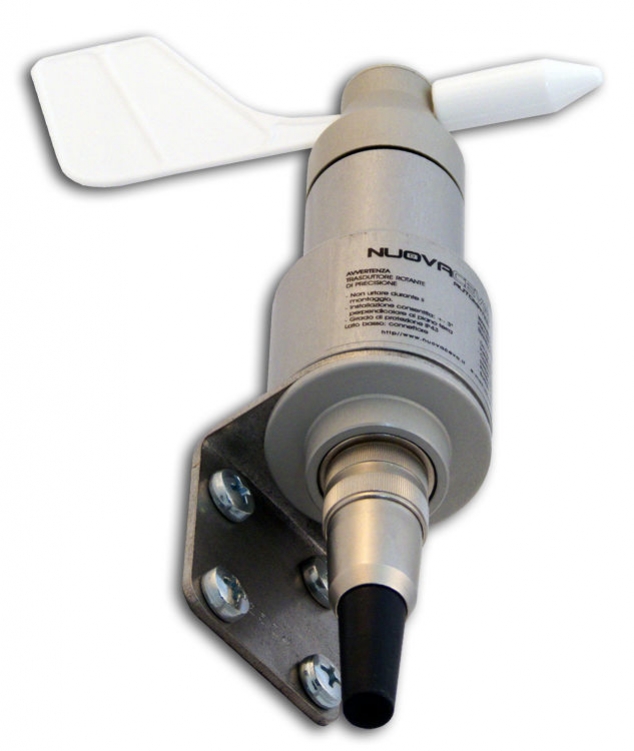

Anemoscopio a vento
Anemoscopi con ala di direzione ad uscita analogica per uso industriale
Gli Anemoscopi della serie ANTC-D2.2 sono stati costruiti per applicazioni industriali, in particolar modo:
- rilevamenti per torri eoliche
- data logger analisi storica
- controllo soglie vento per vele fotovoltaiche e inseguitori solari
Questi anemometri vengono tuttavia impiegati in qualsiasi settore dove siano necessarie caratteristiche di prodotto affidabile, robusto e preciso.
Il corpo del rotore è in alluminio lavorato. La testa ruota su cuscinetti a sfera. L'ala di direzione è in nylon antiurto e facilmente intercambiabile. E' inoltre dotato di un pratico connettore per il collegamento.
Ogni trasduttore viene testato in galleria del vento e fornito di certificato di taratura.
Si esegue su richiesta, una verifica periodica di taratura e calibrazione prodotto.
Anemoscopio
- Specifiche Tecniche
- Norme
- Accessori
- Optionals
- Download
Caratteristiche Meccaniche
-
Trasduttore rotante in alluminio anodizzato montato su doppio cuscinetto a sfere, completo di staffa inox e presa femmina connettore
- Montaggio +/- 3° rispetto all'asse verticale. Aletto verso l'alto
- Uscita segnale analogica
- Misurazione da 1° a 360°
- Temperatura di esercizio da -10°C a +60°C
- Temperatura di stoccaggio da -30°C a +80°C
- Aletta in nylon rinforzato per grandine resistente da -40°C a +120°C
- Aletta intercambiabile (kit di fornitura 1 aletta montata + 1 aletta di scorta)
- Connettore maschio 3 poli a saldare
Caratteristiche Elettriche
- Alimentazione : 10 - 30 Vdc
- Corrente di assorbimento da 15mA a 1,5mA
- Tensione segnale d'uscita proporzionale da 0,51 a 4,50 Vcc giro completo 360°
Connessione connettore vista lato saldatura:
1=V- 4=V+ 3=uscita segnale
Dimensioni di Ingombro
- Corpo rotore: altezza 122mm
- Corpo rotore + staffa: altezza 147mm
- Corpo rotore + staffa + connettore: altezza 170mm
- Diametro min. parte superiore corpo rotore: diametro 29mm
- Diametro max. parte superiore corpo rotore: diametro 39mm
- Diametro max. testa rotante con ala montata: diametro 115mm
- Staffa inox dimensioni d'ingombro H42mm - L39mm
- Montaggio verticale con aletta in alto
Conformità
EMC:
- EN 61000-6-1:2001
- EN 55022:2001, CLASS B

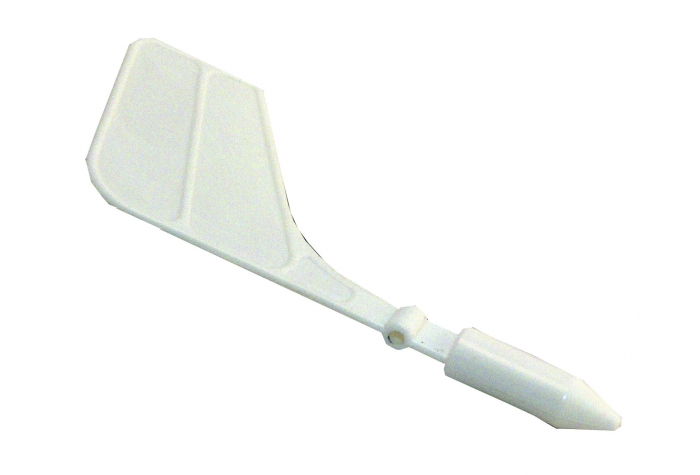

Ala in Nylon
Ala in Nylon rinforzato per grandine resistente da -40°C a +120°C. Intercambiabile
Nel kit di fornitura sono comprese 1+1 aletta di scorta.
Connettore
Connettore 3 poli a saldare.
Staffa Inox
Dimensioni di ingombro: altezza 42mm, larghezza 39mm.
Cavo di Collegamento
Cavo di collegamento trasduttore fornito nella metratura richiesa.
Cavo
Saldatura e precablaggio cavo.
Connettore a 5 PIN M12
