UNITA' DI CONTROLLO PER ANEMOMETRO MOD. WM44-P

Display con uscite a relè programmabili

WM44-P

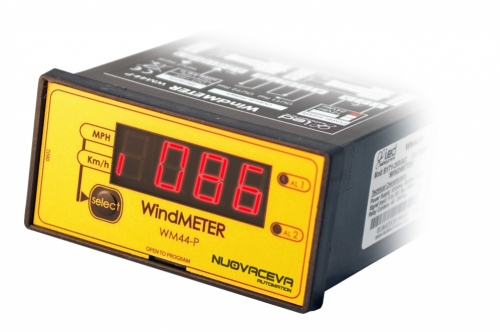

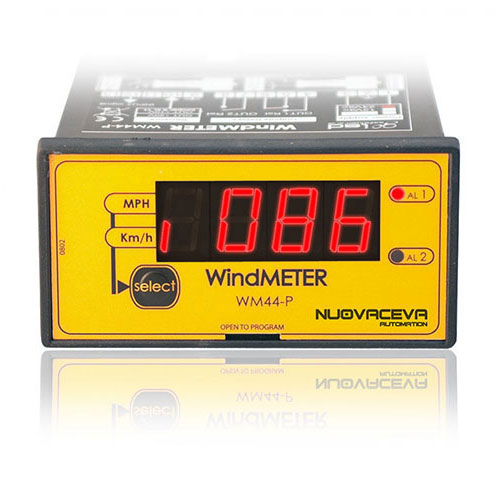

L’unità di controllo WM44-P, è uno strumento di elevata precisione dotato di 2 soglie di allarme programmabili.
Particolarmente indicato per l’ utilizzo in combinazione al sensore ANEMO4403 o SAG105WR, è tuttavia compatibile con un’ ampia gamma di sensori rotativi. Dispone di 2 soglie di relè programmabili (ALLARME 1 e ALLARME 2).

L’ apparecchio può essere facilmente installato a bordo di pannelli strumenti, porte di quadri elettrici e vari tipi di involucri industriali.


Visualizzatore

Visualizzatore
  • Display a 3 cifre (altezza 14 mm)
  • 2 indicatori LED dello stato allarmi (AL1 e AL2)
  • Indicatore dell' unità di misura (Km/h o Mph) e pulsante "Select" per una rapida selezione di quest' ultima
  • Timer ritardo attivazione soglia
  • Disattivazione automatica del relè sotto il livello di soglia
  • Segnalazione con lampeggio display dell' intervento AL2
  • Selezione della modalità intervento allarmi (intermittente, continuo, ritenuto)
  • Possibilità d' inversione dei contatti uscita relè
  • Specifiche Tecniche
  • Norme
  • Accessori
  • Optional
  • Kit Pre-assemblato
  • Download

Caratteristiche Tecniche

  • Alimentazioni disponibili: 12 Vdc - 24 Vdc - 24 Vac - 110/220 Vac 50/60 Hz
  • Corrente assorbita uguale/inferiore 3,5 VA
  • Segnale d' ingresso in frequenza da 1 a 750 Hz -di tipo inpulsivo sinusoidale, quadro, triangolare
  • Tensione segnale d' ingresso da 5 - 35 Vdc +-10%
  • Impedenza d' ingresso Sensore ANEMO4403 1K - segnale di uscita diretto 10K
  • Tensione di uscita alimentazione sensore 10 o 20 Vdc (+-10%)
  • 2 soglie a relè programmabili
  • Contatto relè 4 A - 250 Vac
  • Temperatura di esercizio 0°C +60°C
  • Precisione a 100 Hz +- 1%
  • Massima velocità misurabile 999 Km/h - 620 mph
  • Peso 350 g
  • Misure d' ingombro: foro di contenimento mm 90x44 - dimensioni display BxHxP mm 96x48x129 + 8 (morsetti)

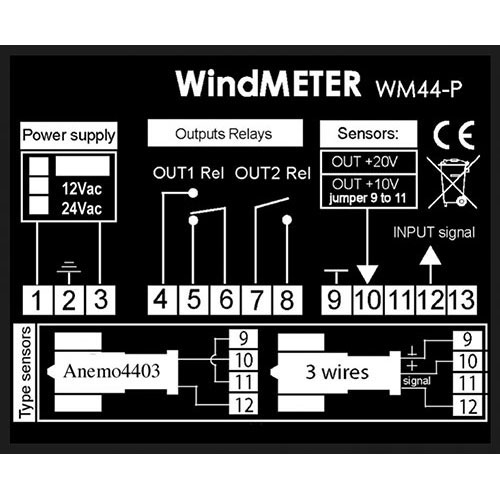

Schema di Collegamento

Schema di un modello generico.

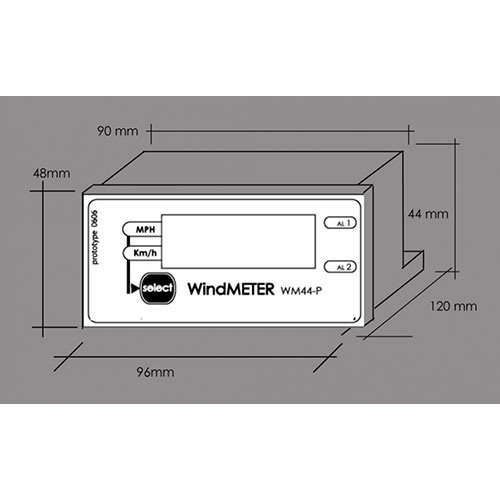

Dimensioni d'Ingombro

Scasso del foro d' inserimento.

Conformità

Protezione:
  • IP50

EMC:
  • EN 61000-6-2:2001
  • EN 55022:2001, Class B

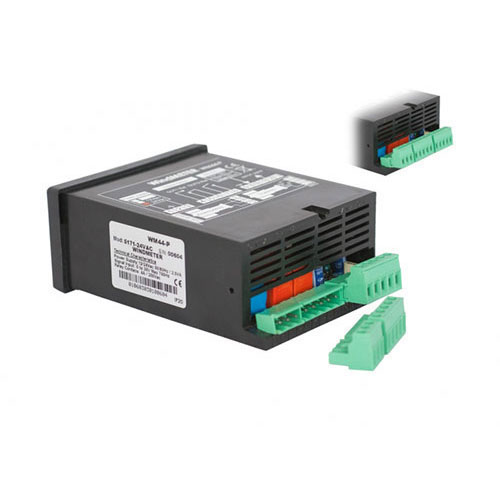

Connettori a Vite

Il collegamento del display avviene attraverso dei pratici connettori numerati con il morsetto a vite.

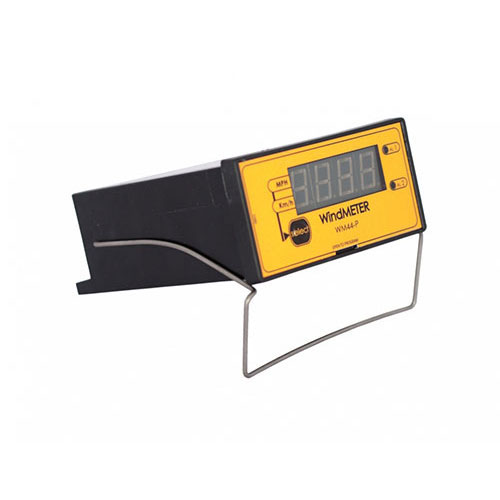

Molla di Supporto

Il fissaggio a pannello è facilitato da una molla di tenuta che viene posta nel retro pannello.

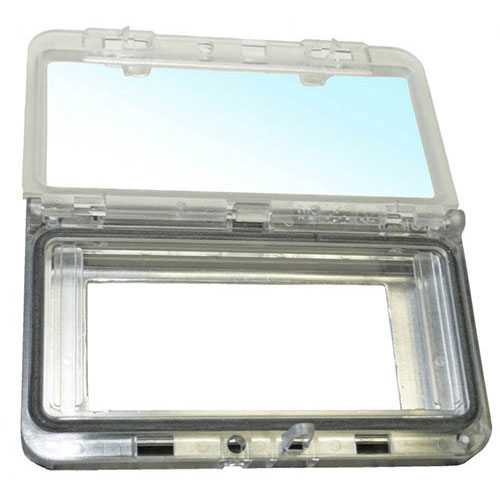

Schermo Protettivo

Vetrino di protezione IP65 con sportello.

Contenitore da Cabina

E' disponibile un contenitore in alluminio con braccetto snodato da installare all'interno di cabine gru e autogru.

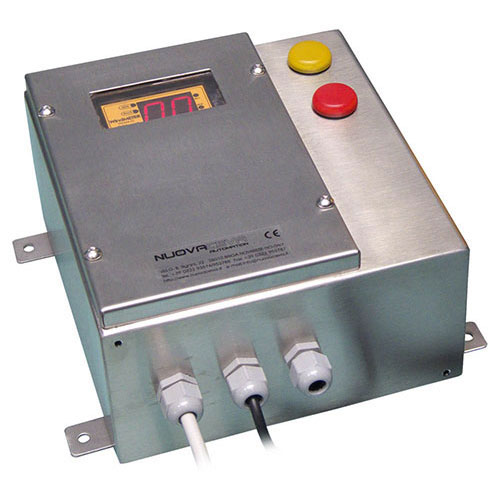

Quadro in Acciaio Inox

Come contenitore da esterno opzionale è disponibile un quadro in acciaio inox con oblo trasparente che permette la visualizzazione del display interno.

Equipaggiamento

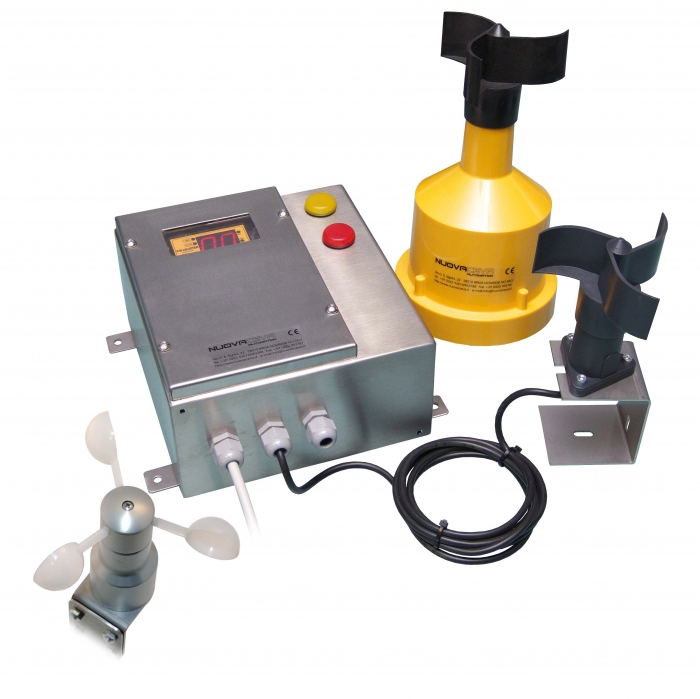

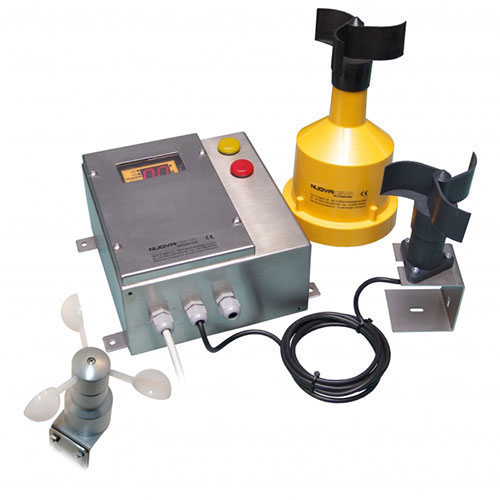

Su richiesta viene fornito un equipaggiamento pre-assemblato per gru costituito da:

  • Anemometro SAG105WR con uscita ad impulsi oppure ANEMO4403 oppure ANTC-V1
  • Quadretto in acciaio inox da esterno con oblò trasparente per visualizzazione display
  • Display
  • Spie di segnalazione intervento allarmi
  • 2 uscite a rele programmabili per gestione allarmi esterni
  • Cablaggio dei componenti
Richiedi informazioni su questo prodotto
